STEP3使用向导：

STEP3是一个面向楼宇自控的直接数字控制器。可以对楼宇中的冷冻站、热交换设备、空调系统、通风系统、给排水系统、变配电系统、电梯、照明系统等等设备进行监测和控制。可以十分方便的组网，实现分散控制，集中管理。

既不同于完全通过外部编程来开发应用的DDC或PLC，也不同于依靠本机按键设置组态的DDC，而是把两者优点结合起来：80％的楼宇应用功能固化在控制器内，通过本机按键组态实现，20％的特殊应用要求通过外部编程实现（非常简单的代码），既方便又灵活，一周内自控工程师就能熟练掌握STEP3的应用。

实现点到点通讯，即除了总线方式的上下位机通讯外，DDC和DDC之间实现数据共享，极大减少了楼宇自控项目的布线工程量。

开放的总线协议，可以和任何组态软件接口。采用BACnet开放性楼宇自动化网络协议，支持Ethernet、Modbus ＋TCP/IP、RS485等控制总线。非垄断的软件策略使用户可以自主决定选择性价比更好的上位机软件。

标准统一的扩展模块，即插即用，甚至不需要设置。

STEP3特点：

1. 豪华的二次开发编程软件，也可以通过键盘组态。
2. 比同类产品节省30%左右的投资。
3. 可以通过串口下载程序，也可以通过现场总线远程下载。
4. STEP3-DEBUG在线仿真软件，用于验证你任意编制的控制逻辑是否正确。
5. 通用端口技术，AI与DI、AO与DO口可以相互转换，AI口还可以灵活选择PT1000、NTC、或0-10VDC、

   4～20mA传感器，完全通过软件设置。

STEP3通讯传送方式：

物理协议：RS-485
总线协议：MODBUS
通讯规约：采用MODBUS协议 RTU通讯规约，当通讯命令发送至FLYER3时，符合相应地址码的设备接收通讯命令，如果没有出错，则执行相应的任务，并把执行结果返送给发送者。返送的信息中包括地址码、功能码、数据以及错误校验码。如果出错就不发送任何信息。

STEP3技术参数：

工作电压、频率、功耗：DC24V±20%  AC24V±20%、50/60Hz、5VA
温度、湿度： -5…50℃   ＜95%rh
外壳、面板：IP20   IP40
产品标准：建筑及类似应用自动电子调节控制器 EN60730，能量管理设备 UL916

质量保证：根据IS9001-2000
端子：最小直径0.5mm 最大2×1.5mm2
重量：0.48kg
通用输入特性：范围0…150℃， 精度±0.4℃
温度传感器Ni1000/Pt1000/NTC：测量电压最大DC5.0V，测量电流2.6…3.4mA，最大连线距离（￠≥0.6mm）：最大300m
模拟电压输入特性：范围DC 0…10V，精度±0.4℃，最大电流0.11mA，内阻R≥100k.最大连线距离（￠≥0.6mm），300m

数字开关输入特性：信号类型无源触点，电流消耗≤8mA，最大连线距离（￠≥0.6mm），300m

模拟输出特性：范围DC 0…10V  最大电流15mA，精度±0.039V
数字开关输出特性：触点容量AC24V，1A（阻性），500mA（感性）

MSFLYER3端口配置：

通用输入：    4通道（接4路Pt1000或者NTC10K的传感器，也可以当做4路数字开关输入来用）
模拟电压输入：4通道
数字开关输入：6通道
模拟输出：    4通道
数字开关输出：8通道

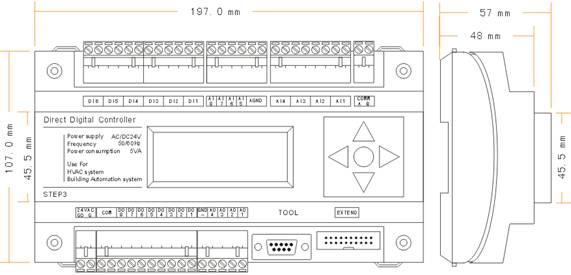

STEP3外形尺寸图：
